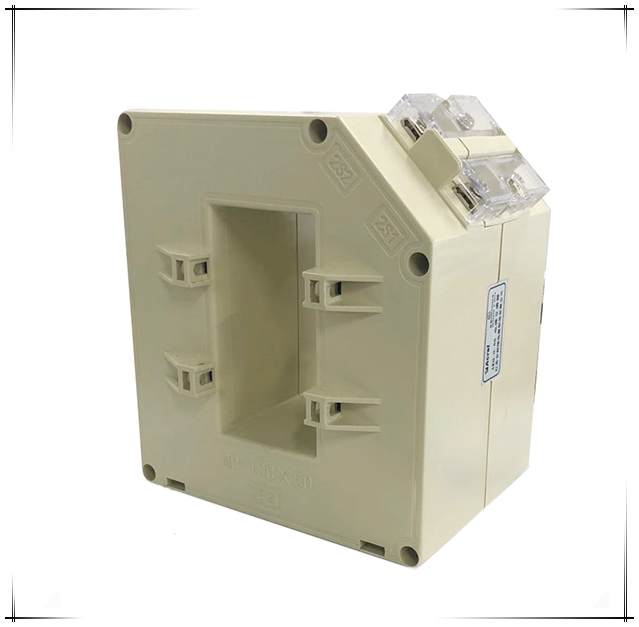

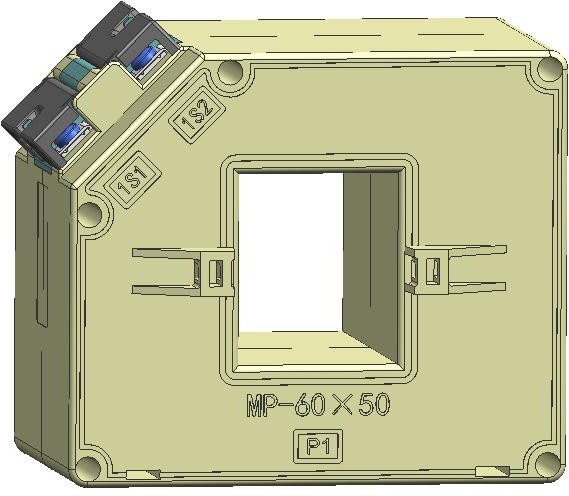

1 概述

產品翻蓋式設計，外形美觀，接線方便。翻蓋材料選用透明聚碳酸酯，能清楚看到二次 引線接線情況。臥式方孔型，可穿越 1～3 根匯流排，亦可穿越多根電纜。產品設置有兩個線圈，一路用于測量，一路用于保護，廣泛應用于電氣成套及低壓配電保護系統。

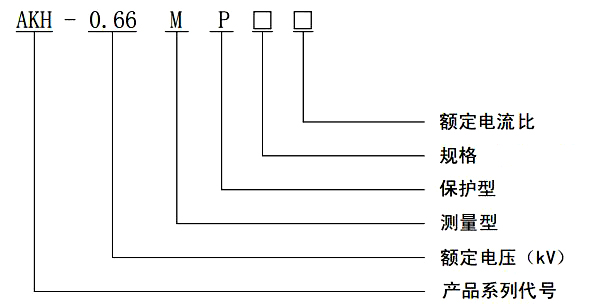

2 型號說明

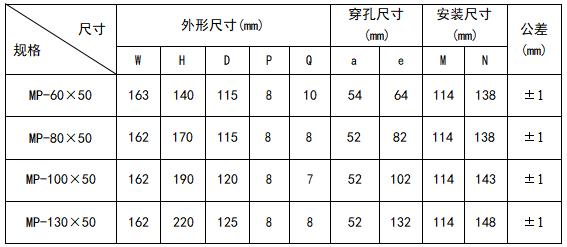

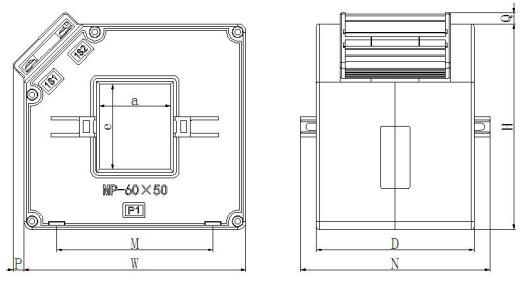

 3 規格尺寸

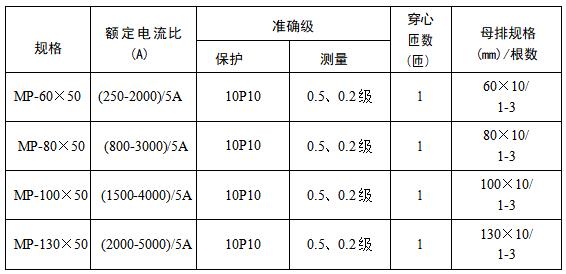

4 規格參數

5 使用環境

?  額定工作電壓 AC0.66kV(等效 AC0.69kV，GB156-2003)

?  額定頻率 50-60Hz

?  環境溫度-30℃~70℃

?  海拔高度≤3000m

?  工頻耐壓 3000V/1min 50Hz

?  用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

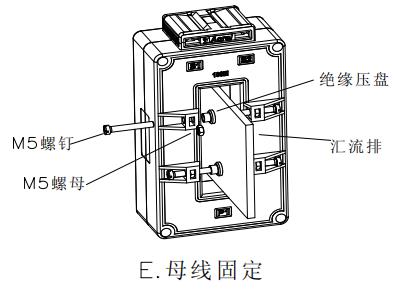

6 安裝示意圖

                                      E 型安裝：

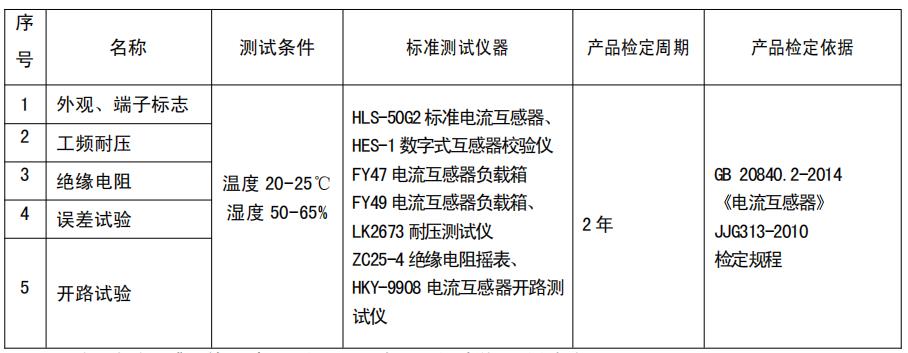

7 成品檢驗項目

注：電流互感器使用時，二次不得開路，二次 出線 S2 需接地！
