1 概述

產品外觀根據客戶要求定制設計，立式方孔型，可穿越 1-2 根匯流排，可作供電系統計量電能用，也可與電流繼電器配套作保護用。

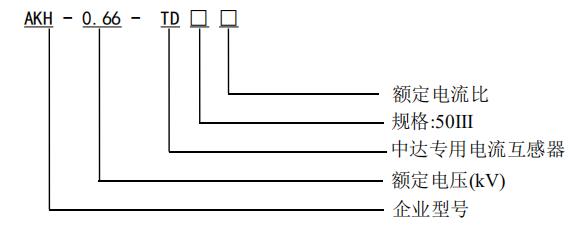

2 型號說明

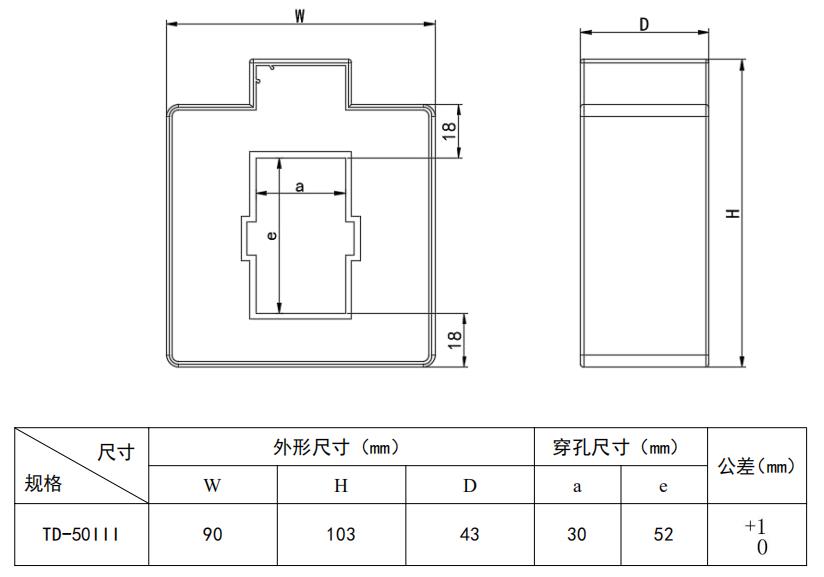

3 規格尺寸

注 ： 線 材 為 2*0.3mm ² 雙 芯 屏 蔽 線 ( 或 22WAG) ， 長 度 150mm ， 空 中 接 頭 型 號 C2522H02-2P/C2522TOB-2(JWT)。

4 規格參數對照表

5 使用環境

（1）額定工作電壓 AC0.66kV（等效 AC0.69kV，GB156-2017）

（2）額定頻率 50-60Hz

（3）環境溫度-30℃~70℃

（4）海拔高度≤3000m

（5）工頻耐壓 3000V/1min 50Hz

（6）用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

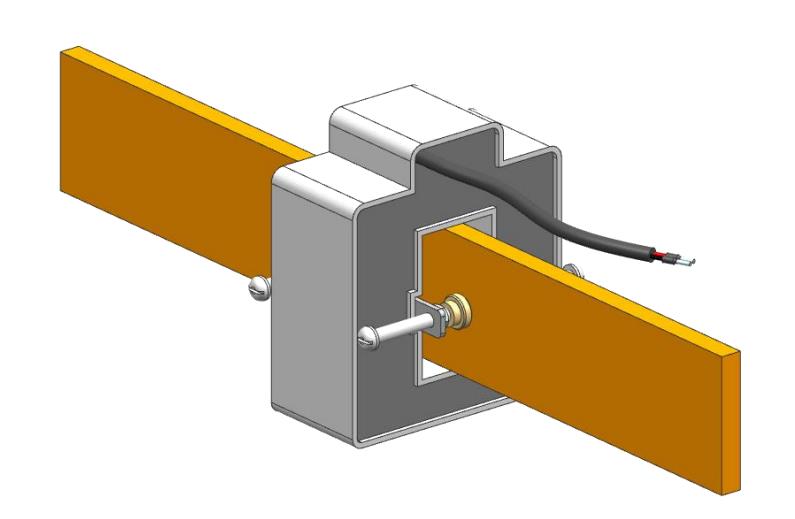

6 安裝方式

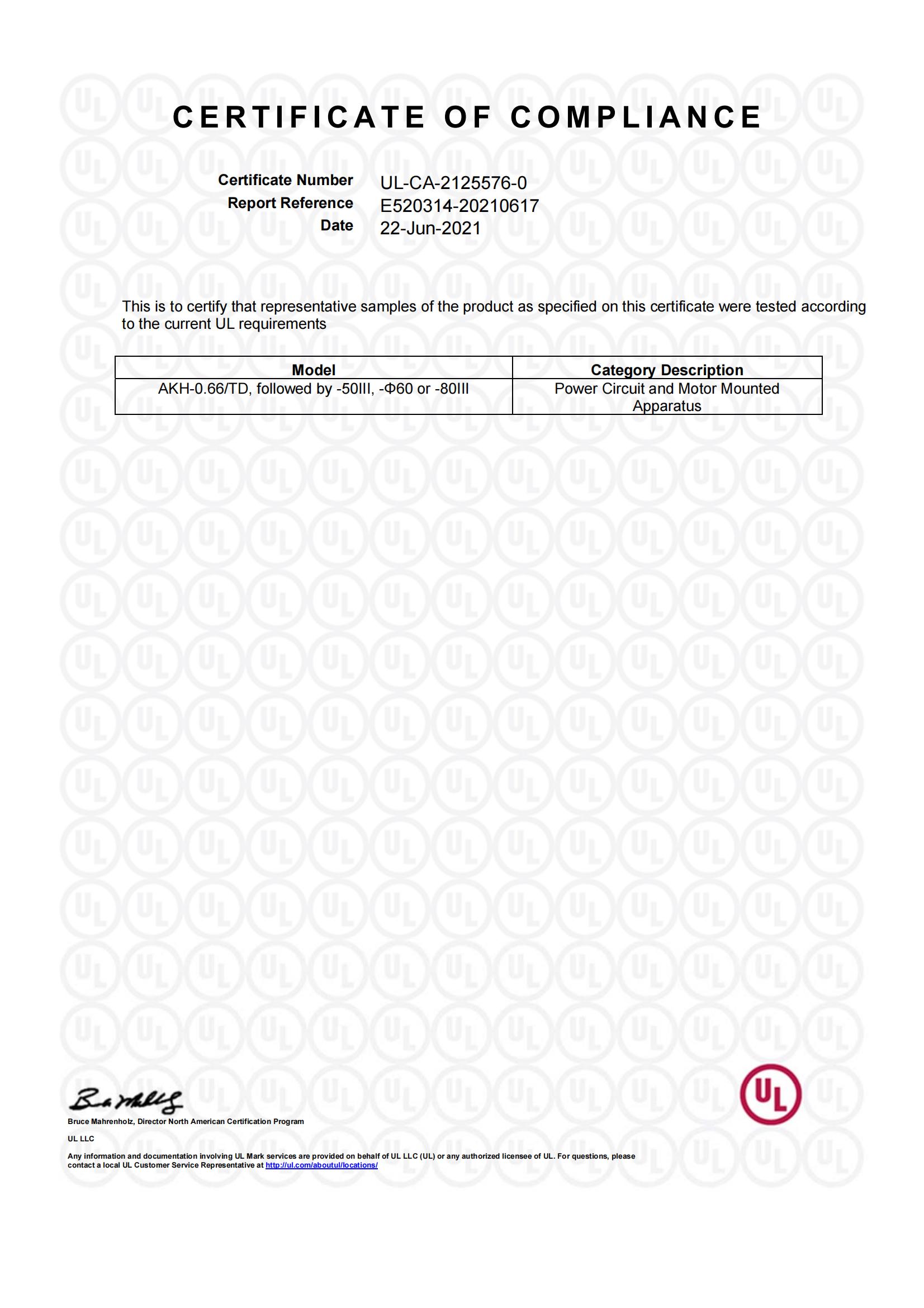

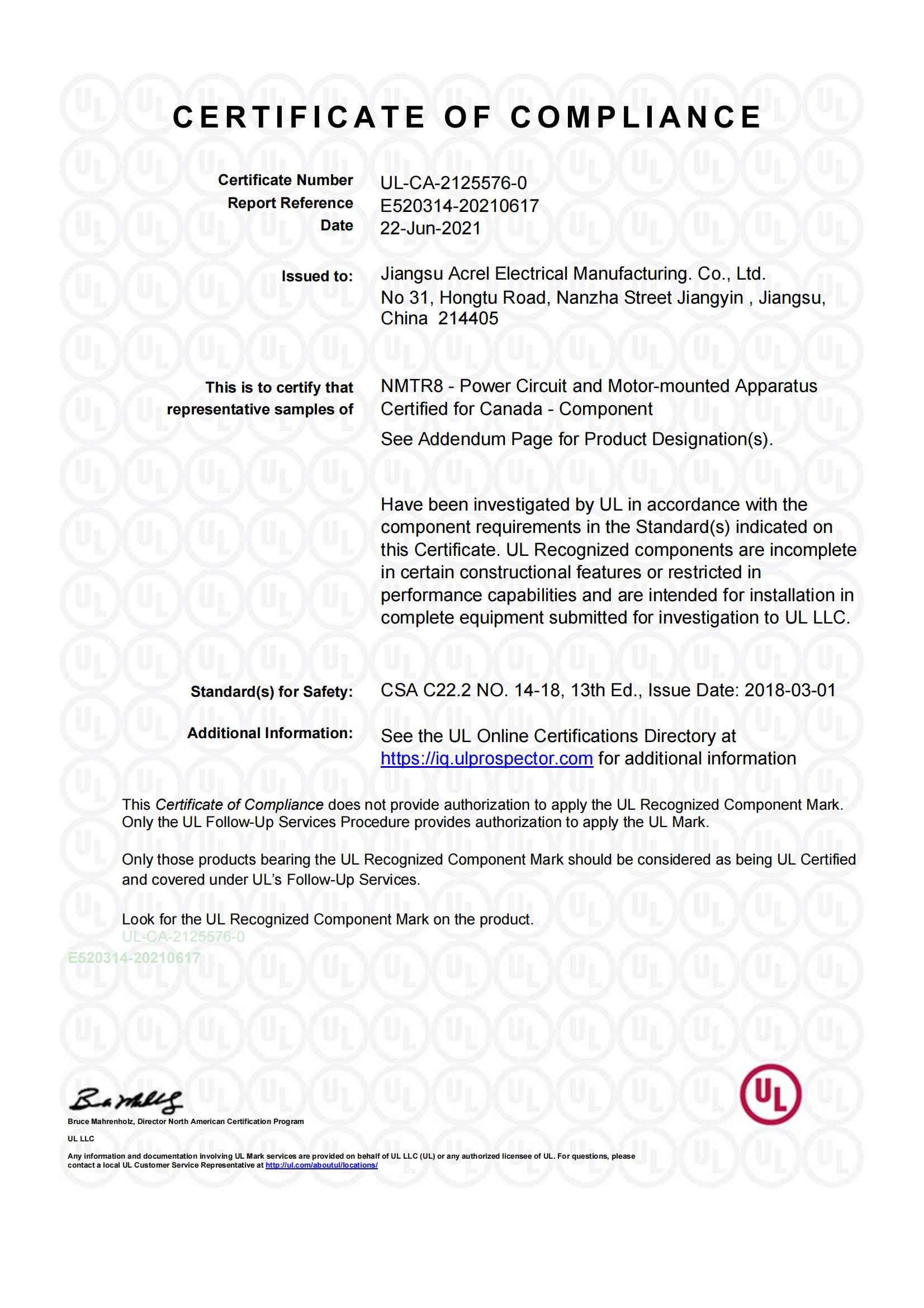

7 UL證書
