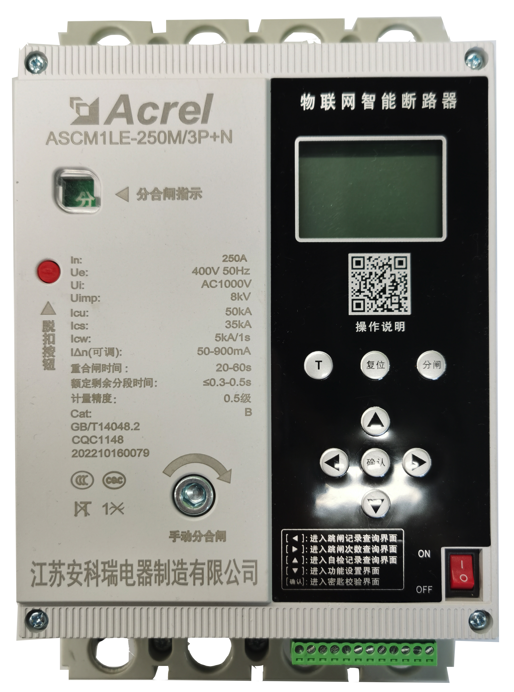

1. 概述
ASCM1系列智能塑殼斷路器（以下簡稱智能塑殼斷路器），其額定絕緣電壓為1000V，適用于交流50Hz，額定電壓為400V，額定電流至630A的三相四線中性點直接接地（TT）配電網絡。智能塑殼斷路器具有間接接觸保護功能,防止因設備絕緣損壞，產生接地故障電流而引起的火災危險；并可用來分配電能，保護線路， 電源設備免受過載、過欠壓、短路、過溫、缺相、單相接地等故障的危害。
產品符合以下標準：
GB/T 14048.1-2012《低壓電氣設備和控制設備第 1 部分:總則》；
GB/T 14048.2-2008《低壓電氣設備和控制設備第 2 部分:斷路器》；
GB/T 17701-2008《設備斷路器》；
GB/Z 22202-2008《家用和類似用途的剩余電流動作斷路器可靠性試驗方法》；
JB/T《家用和類似用途的剩余電流動作斷路器可靠性試驗方法》；
JB/T《帶或不帶過載保護的剩余電流動作斷路器》等。

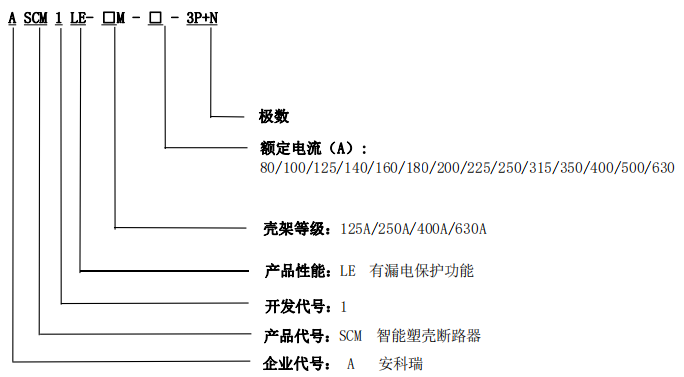

2. 產品型號
3. 功能特點
- 采用高性能32位ARM微處理器，實時進行信號處理和智能控制。
- 液晶顯示，人機界面友好，操作簡便。
- 剩余電流（漏電）保護，剩余電流檔位可在線整定。
- 長延時、短延時和瞬時三段保護，采用電子式脫扣。
- 具有高分斷能力，保證線路短路保護的可靠性。
- 過壓保護，欠壓保護，缺相保護。
- 線路剩余電流、三相電源電壓、負荷電流實時顯示。
- 保護功能及參數可在線設置修改。
- 跳閘類型（剩余電流、過載、欠壓、過壓、缺相、過溫）識別、顯示，并可存儲、查詢、刪除。
- 具有通信功能，可實現遙信、遙測、遙控、遙調。
- 具有計量功能。
4. 使用環境
- 安裝場所應無導電粉塵，無腐蝕性氣體，無易燃易爆氣體，無雨雪侵襲；
- 海拔高度≤2000 米；
- 環境溫度 -10℃ ~+40℃，日平均溫度≤ +35℃；
- 相對濕度≤ 50%（環境溫度為 +40℃）；
- 安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍；
- 安裝位置應通風散熱條件良好。

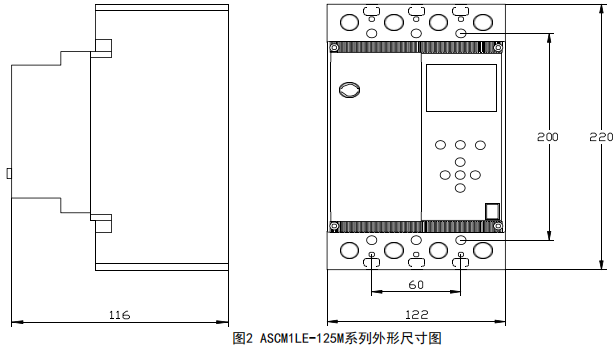

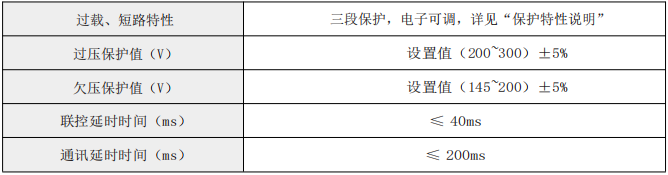

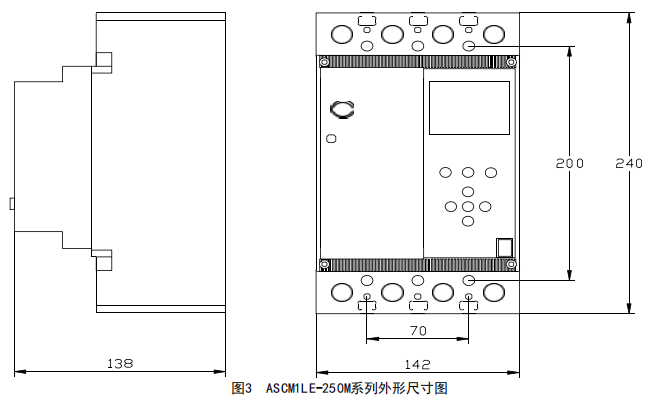

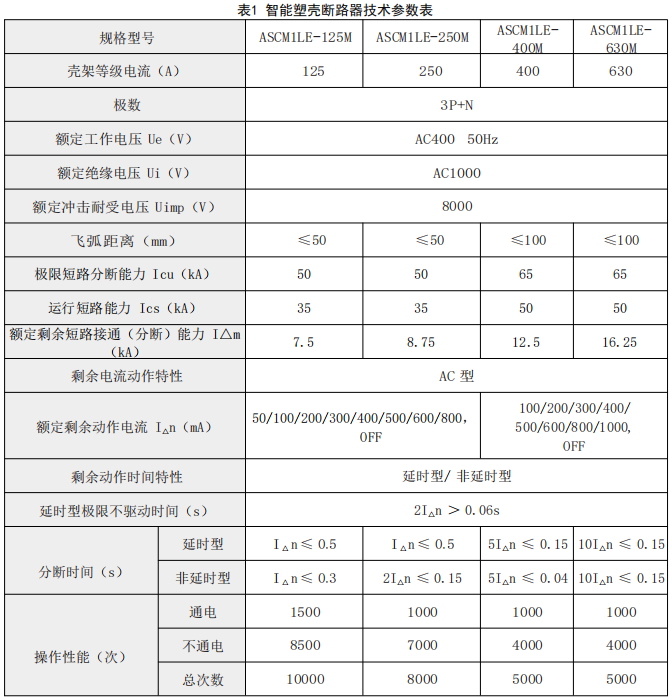

5. 技術參數
6. 保護特性說明

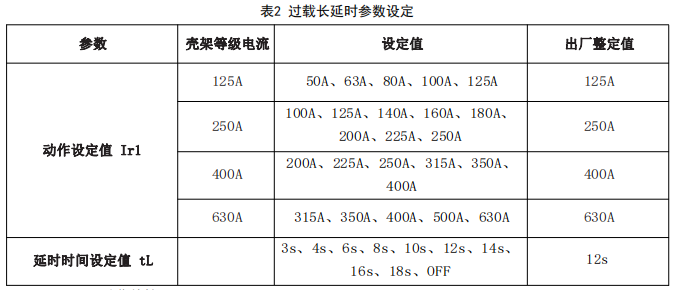

6.1.過載長延時保護
6.1.1.動作值設定范圍

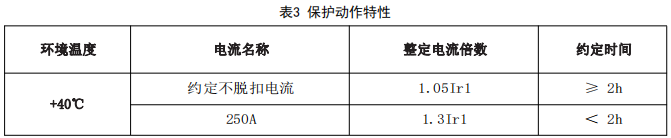

6.1.2.動作特性
6.1.3.延時特性
過載保護按反時限特性進行：T=(6Ir1/I)²tL，延時精度：±10%。
其中T為動作時間值，Ir1為長延時保護設定值，I為故障電流，tL為長延時時間設定值。
6.2.短路短延時保護
短路短延時保護防止配電系統的阻抗性短路，跳閘延時是為了實現選擇性保護。

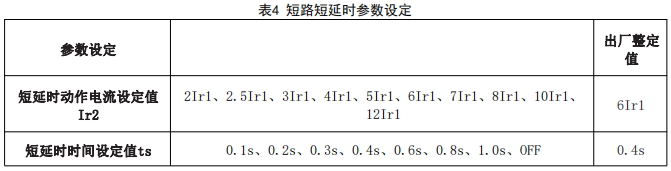

6.2.1.短路短延時保護相關參數設定

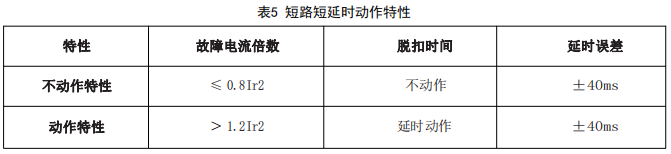

6.2.2.短路短延時保護動作特性

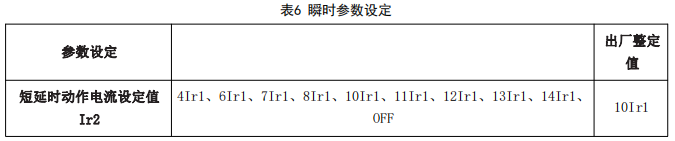

6.3. 瞬時保護
6.3.1.短路瞬時保護相關參數設定

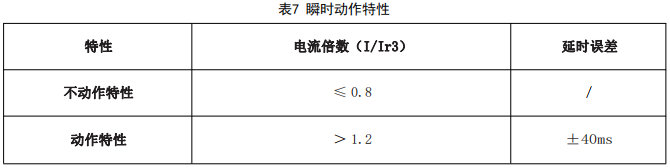

6.3.2.短路瞬時保護動作特性

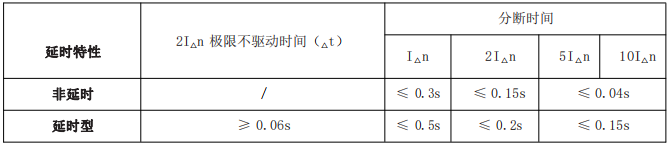

6.4.剩余電流保護特性

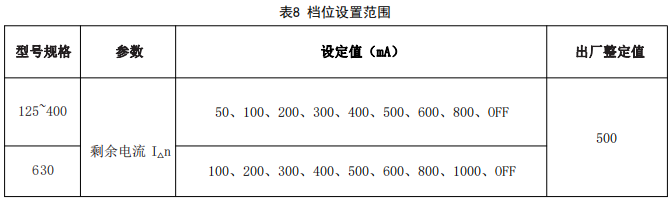

6.4.1.檔位設置范圍
6.4.2.短路瞬時保護動作特性
6.5.過壓保護功能
當線路相電壓高于過壓保護設定值時，斷路器保護跳閘。當線路電壓恢復到正常電壓后，斷路器可自動重合閘投運，過壓保護的設置值范圍為250V~300V，出廠設置為265V，用戶可自行設定或關閉保護。
6.6.欠壓保護功能
當線路相電壓低于欠壓保護設定值時，斷路器保護跳閘。當線路電壓恢復到正常電壓后，斷路器可自動重合閘投運，欠壓保護的設置值范圍為 145V~200V，出廠設置為 165V，用戶可自行設定或關閉保護。
6.7.缺相保護功能
當線路電源端出現缺相時，斷路器保護跳閘。當線路恢復到正常電壓后，可自動合閘投運。出廠默認設置為關閉。
6.8.過溫保護功能
當斷路器溫度超過保護設定值時，斷路器保護跳閘。當斷路器溫度恢復正常可自動設定或關閉保護。
6.9.計量功能
線路記錄小時、每天、每月電量，可實時查詢。
