1、概述

　　安科瑞光伏儲能電表雙向計量ROHS/UKCA證書，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

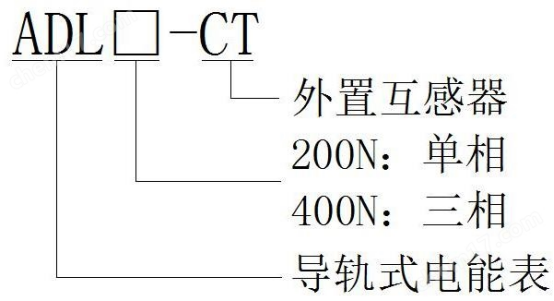

　　2、型號說明

　　3、功能列表

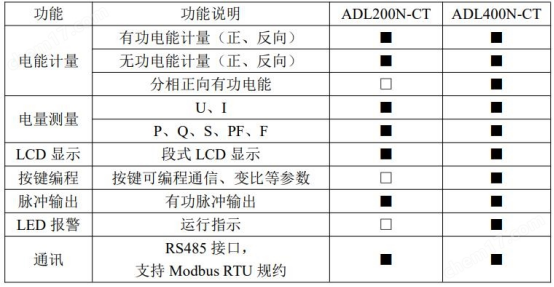

表1功能說明列表

　　4、技術參數

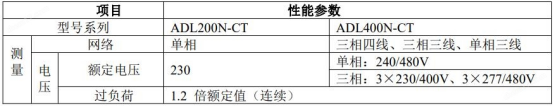

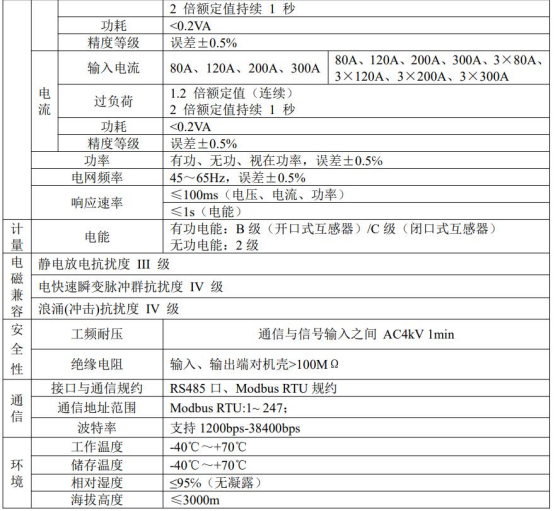

表2技術參數說明

　　5、外形尺寸

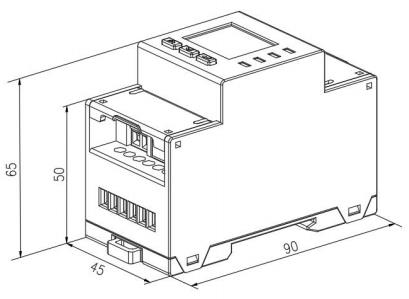

圖2ADL400N-CT

　　6、接線與安裝

　　6.1電壓電流接線示意圖

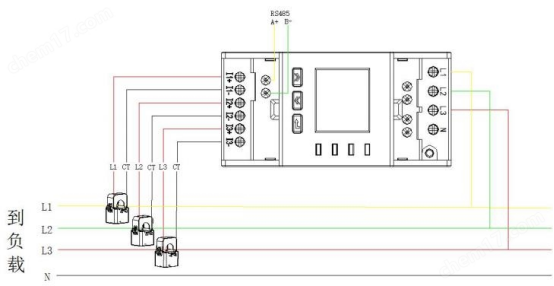

圖4ADL400N-CT三相四線經互感器接入

　　圖5ADL400N-CT三相三線經互感器接入（此接法僅限于三項平衡時）（儀表設置為3P4L）

　　圖6ADL400N-CT三相三線經互感器接入（儀表設置為3P3L）

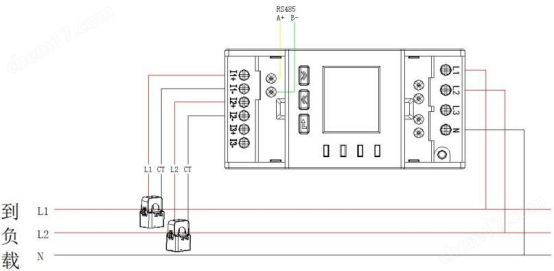

圖7ADL400N-CT單相三線經互感器接入

　　6.2功能性端子

圖8通訊、脈沖接線
