近年來 ，隨著城市規模的不斷擴大 ，路燈事業蓬勃發展。但有的地方因為觀念、技術、管理等方面不完善 ，由此引發了一系列安全問題。路燈點多面廣 ，一旦漏電就容易造成嚴重的人身安全事故。不僅給受害者家庭帶來痛苦 ，政府相關部門也要承擔巨額的經濟賠償責任

1 路燈漏電的主要原因分析

施工質量造成照明設施漏電

應該嚴格按《城市道路照明工程施工及驗收規程》施工，變壓器中性點接地電阻不大于4歐姆，線路分支、末端及中間適當位置重復接地且電阻不大于10歐姆。

燈桿內電纜絕緣層老化損壞使燈桿帶電

線纜絕緣老化后，火線與燈桿外接搭接，并通過燈桿造成接地故障，人觸摸燈桿時，容易發生觸電事故。

照明電器質量問題造成燈桿帶電

燈具供電電纜絕緣皮損壞，或燈具密封性防水差，雨天進水后造成火線接觸燈具外殼，而引發漏電。

人為破壞引起燈桿帶電

電纜被偷盜破壞后，電纜斷口處暴露在燈桿內，容易引發放電事故。

電線接線端子放電

目前接線方式大多采用剝皮纏繞方式，這種方式接頭電阻大，電流大端子容易發熱壽命短，加之潮氣或水的浸入，即使放電。

惡劣的自然環境造成燈桿帶電

因雷暴雨造成積水漫過檢修門孔，因電纜接頭未能密封防水造成火線浸在水中。或雷擊打在燈桿上，由于燈桿接地不良導致燈具等電器燒壞，使燈桿周圍帶電。

2 安科瑞路燈安全用電解決方案

安科瑞路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。平臺通過監測路燈線路的電流和電壓值來判斷路燈的工作情況，任何不正常的工作狀態，平臺都能進行監測，預警和報警，預警和報警信息通過手機APP推送，短信，語音外呼、微信小程序、微信公眾號等，第及時到達責任人的身邊，提醒運行人員接觸器跳閘，電源失壓等等。平臺能夠對路燈進行遠程開閉，設置對應的開關燈執行方案到設備，當系統通信中斷時，設備將按照最后一次配置運行，不會影響路燈開關。

2.1 系統拓撲圖

2.2 系統主要功能：

①監測路燈的開閉，使用時長，非工作時間開啟，或開啟時間過短，則進行預警；

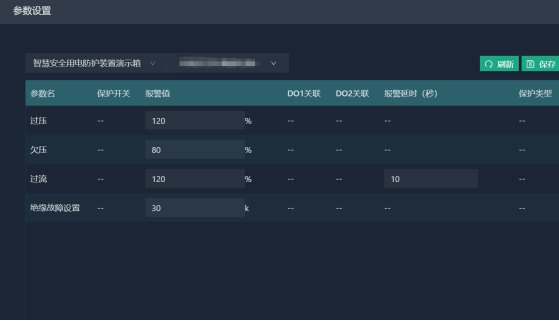

②監測路燈的電流電壓工作狀態，可以分級設置預警值和報警值，當超出閾值范圍時進行預警和報警；

③判斷路燈功率和線路損耗，當電流超出閾值范圍時進行預警；

④路燈回路的漏電流和導線溫度進行監測，如果漏電過大，線纜溫度過高則進行預警或報警；

⑤可以設置多種開關燈執行方案

⑥每天可進行自動通、斷電操作；可保證工作日、節假日按不同的時間自動通、斷電；可對用電設備進行分線路管理。

3 路燈安全用電相關硬件

3.1 AISD系列智能安全配電裝置

AISD系列智能安全配電裝置主要針對低壓配電系統由于線路老化、絕緣損壞而引起的漏電、觸電和電氣火災等常見電氣安全故障而設計。

產品通過隔離技術，將市電轉化為安全電，并通過安全電給用電設備供電。使供電系統具有火線接地不起火，不漏電，單相接地故障不斷電，以及人體誤觸火線不傷人等功能。能從根本上解決觸電傷人，接地打火的電氣安全問題。

3.1.2 特色功能

①電不起火，防止電氣火災事故

裝置輸出側線路發生單相接地故障時，接地點不會產生火花。

②電不傷人，防止人身觸電事故

限制了負載側電網的漏電流，人體誤觸單相導線，能對人體進行保護，不會造成觸電。

③電不漏電，可以節省電能

通過隔離技術，使配電系統對的隔離，配電系統對地漏電控制在1mA以內，節省漏電能耗。

④供電連續，防止意外停電事故

裝置負載側電網發生單相接地故障時，電網可持續運行，裝置報警，但不會切斷電源。

⑤電參量測量與顯示

裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和配電系統對地的絕緣電阻值，并在觸摸屏上顯示。

⑥遠程監控功能

裝置標配4G無線通訊功能。可通過無線方式將數據上傳云平臺，用戶可使用瀏覽器、手機APP或微信公眾號對裝置的遠程監控

3.1.3 產品原理簡介

智能安全配電裝置將輸入端的市電轉化為安全電，并通過安全電輸出供電，下面通過單相市電和單相的安全電圖示分析和介紹。

人體觸電：有電流流過人體，電流對人體肌肉組織灼燒而損壞人體肌肉組織。對人體傷害程度的大小跟電流的大小和持續的時間成正比。

①市電：

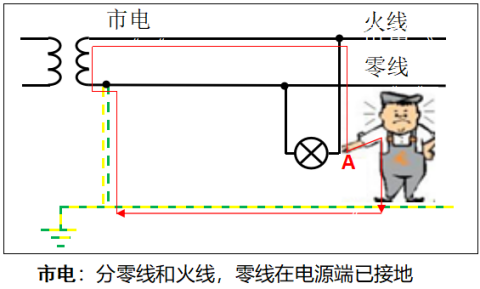

1、人站在地上，相關于人體與電源零線相連。人體碰到火線（圖中A點），電流就會通過人體、大地回到電源零線，構成電流回路。人體會觸電。

2、火線如果接地，相當于零火短路，短路電流點會產生短路火花。

3、火線接地后，過大的短路電流會使斷路器會跳閘保護，供電中斷。

②安全電：

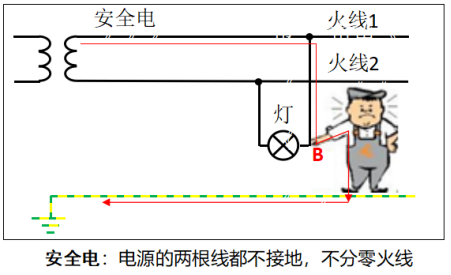

【電不傷人】人站在地上，人體碰到火線（圖中B點），火線1的電流無法經人體、大地回到電源端火線2。構不成電流回路，不會有電流流經人體，人不會觸電；

【電不漏電】若火線1接地，無法通過大地與火線2構成漏電回路，不會對地漏電；

【電不打電】若火線1接地，無法通過大地與火線2構成短路，接地點無電流，不打火；

【電不斷電】若火線1接地，無法通過大地與火線2構成短路，斷路器不會跳閘，供電持續。

3.1.5 裝置快速選型表

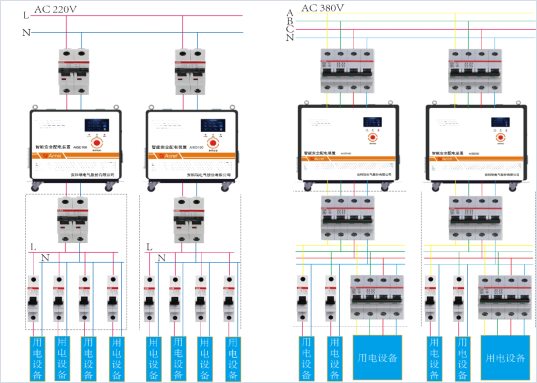

3.1.6 應用接線圖示意圖

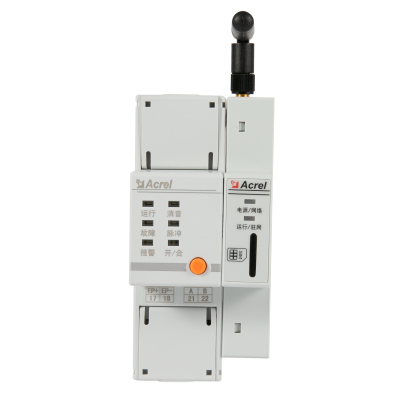

3.2 ARCM系列電氣火災監測裝置

3.2.2 產品功能

①設備具備單相相電壓、電流、功率、電能、剩余電流以及接頭溫度等監測的功能。

②設備具備智能開/合閘（遠程控制（及時開合）、保護脫扣、延時分閘、過溫保護、過載保護、過/欠壓保護、漏電保護；

③設備帶電需量記錄，可顯示：

正向/反向總有功功率/總無功功率的實時需量；

正向/反向總有功功率/總無功功率的日最大需量及時標；

正向/反向總有功功率/總無功功率的月最大需量及時標；

正向/反向總有功功率/總無功功率的上月最大需量及時標；

④設備帶電能記錄功能，電能數據精度達到1.0級；

⑤設備配置聲光報警功能，聲報警信號能手動消除；

⑥設備帶一路RS485總線，可外擴4G、NB等無線模塊；

⑦報警信息、故障信息以及開關狀態信息，探測器內有分別的記錄功能，記錄條數不小于20條；

⑧探測器能設置定時開合閘；

⑨探測器能設置預警和保護值。

4 典型案例

4.1 項目概況

某城鎮屬于廣東汕頭市，由于位處南方地區。該鎮共有路燈1685盞，共計19個路燈配電箱。

客戶痛點

該鎮地處南方，夏天雨水較多，雨水經常淹沒路燈燈桿的安全門，造成路燈漏電，給行人安全構成極大威脅。

項目需求

通過對該路燈配電配電系統進行智能化升級改造，由人防轉為技防，來提升路燈供電電安全性及安全監測智能化。

4.2 項目產品選型

該項目共接入19臺AISD300-20K智能安全配電裝置，1685臺ARCM310電氣火災監測裝置。

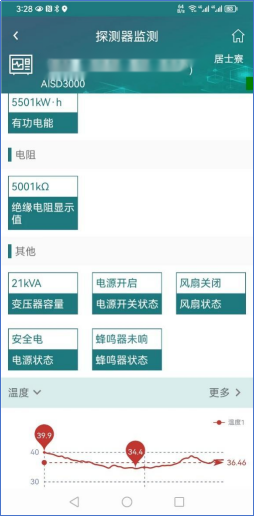

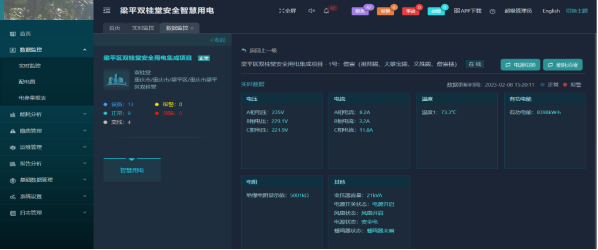

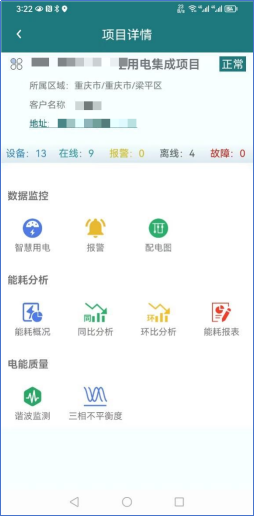

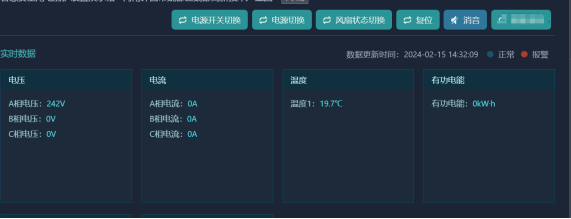

4.3 安全用電云平臺及手機APP
