《電化學儲能電站設計標準》中規定：儲能單元應具備絕緣監測功能，絕緣監測可由電池管理系統實現，也可由儲能變流器實現，當儲能單元絕緣低時應能發出報警和/或跳閘信號智能儲能變流器及計算機監控系統 。

1. 直流系統絕緣監測在光伏儲能系統的意義

1.1保障系統安全穩定運行

光伏儲能系統長期運行在戶外復雜環境，受溫度、濕度、紫外線等因素影響，直流系統絕緣性能易下降。絕緣故障可能引發漏電、短路，威脅人員安全，損壞設備，甚至引發火災。絕緣監測能及時發現隱患，避免故障擴大，確保系統安全穩定運行。

1.2提高能源轉換效率

絕緣性能下降會增加線路損耗，降低光伏電池板發電效率和儲能設備充放電效率。通過實時監測并及時修復絕緣問題，可保證系統處于好的工作狀態，提高能源轉換效率。

1.3滿足運維管理需求

隨著光伏儲能系統規模擴大，運維難度增加。絕緣監測提供實時數據，幫助運維人員了解系統絕緣狀況，制定合理維護計劃，實現預防性維護，降低運維成本，提高運維效率。

2. 應用場景

光伏陣列：光伏陣列由眾多光伏組件串聯、并聯組成，輸出直流電壓。組件間連接線纜、匯流箱等部位絕緣易受環境影響。在光伏陣列中安裝絕緣監測裝置，可實時監測絕緣電阻，及時發現絕緣問題，避免發電效率降低和安全事故。

儲能電池組：儲能電池組在充放電過程中，正負極與地之間絕緣性能會變化。絕緣監測可實時監測電池組絕緣狀態，防止因絕緣故障導致電池損壞，確保儲能系統安全可靠運行，保障光伏系統穩定供電。

直流輸電線路：連接光伏陣列、儲能電池組和逆變器的直流輸電線路，長度較長，易受外界因素影響。絕緣監測可監測線路絕緣狀況，及時發現線路破損、老化等問題，保證電力傳輸穩定。

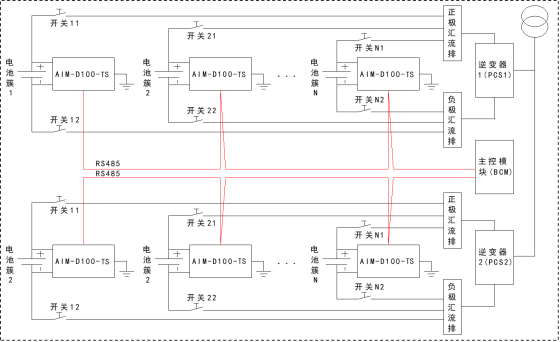

3. 直流系統絕緣監測解決方案——儲能系統

該儲能系統中，設置了多個絕緣監測儀，但同一時間同一系統僅允許1只絕緣監測儀工作，因此需要控制模塊進行控制。采用分時控制策略，采用通訊觸發的方式，確保同一時間內只有1只絕緣監測儀在工作。

4. 直流絕緣監測產品介紹——硬件產品

AIM-D100-T系列通用型直流絕緣監測儀

4.1 AIM-D100-TL/AIM-D100-TH

AIM-D100-TL（適用于DC10V~100V直流系統）

AIM-D100-TH（適用于DC100V~1000V直流系統）

功能特點：

監測直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓，具過欠壓報警功能。

LED指示和LCD顯示功能。

3路繼電器輸出，常開常閉可設

RS485通訊，Modbus-RTU協議。

20條事件記錄。

4模導軌安裝，插拔端子。

支持周期監測和通訊觸發監測

4.2 AIM-D100-TS

AIM-D100-TS（適用于DC150V~1500V直流系統）

功能特點：

監測直流正負極對地電阻，低于設定值報警。

測量正負之間，正負極極對地電壓。

LED指示狀態指示。

通過撥碼設置參數。

2路繼電器輸出，常開常閉可設（通訊設置）

RS485通訊，Modbus-RTU協議

支持周期監測和通訊觸發監測

可用于DC1500V以下儲能系統
