為什么計量 CT、保護 CT 和測量 CT 總是被搞混？如何正確選擇合適的 CT？

安科瑞劉芳 18860995107

在電力系統中，計量 CT、保護 CT 和測量 CT 都是電流互感器（CT），它們的外形往往相似，并且都起著將一次回路大電流轉換為二次回路小電流的作用，因此容易被混淆，無法準確地根據不同用途，選出合適精度的CT。但實際上，它們在功能、精度要求、飽和特性等方面存在明顯差異。下面將從多個方面詳細介紹三者的區別及選型要點。

一、功能與應用場景

測量 CT 作用是為電流表、功率表等監控儀表傳遞信號，只需要在系統正常運行的電流范圍內保證一定精度就行，這樣才能讓監測數據準確反映系統狀態。測量 CT 常用的精度等級有 0.5 級和 1.0 級，能滿足日常運行參數監測的需求。

應用場景：

通常連接至控制室的電流表、功率因數表、電能質量監測儀等，用于運行人員監視電流大小。

計量 CT 主要用于電能計量，直接關系到電費結算，所以對精度要求高。帶 “S” 的屬于特殊 CT，它要求在負荷處于 1％到 120％的范圍內時，精度都需要足夠高。常見的計量 CT 精度等級有 0.2 級、0.2S級、0.5S級等。

應用場景：

通常連接至關口計量裝置，安裝在用戶進線柜或變電站出線柜的計量回路中。

保護 CT，常見規格有5P20、10P5、10P10、10P15、10P20，這里的 “P” 代表保護級，5P20 的意思是當一次側電流達到額定電流的 20 倍時，復合誤差不超過 5% 。同理，10P20 則表示在 20 倍額定電流下，復合誤差≤10% ，顯然 5P20 的精度要高于 10P20。保護 CT 的關鍵在于，即便遭遇故障時的大電流，也能保持性能穩定，為差動、過流等繼電保護裝置提供可靠信號。

應用場景：

通常連接至過流保護、差動保護、零序保護等裝置，安裝在變壓器、線路、發電機等設備的保護回路中，當發生短路故障時，向保護裝置輸出準確的故障電流信號，觸發跳閘動作。

二、參數與性能差異

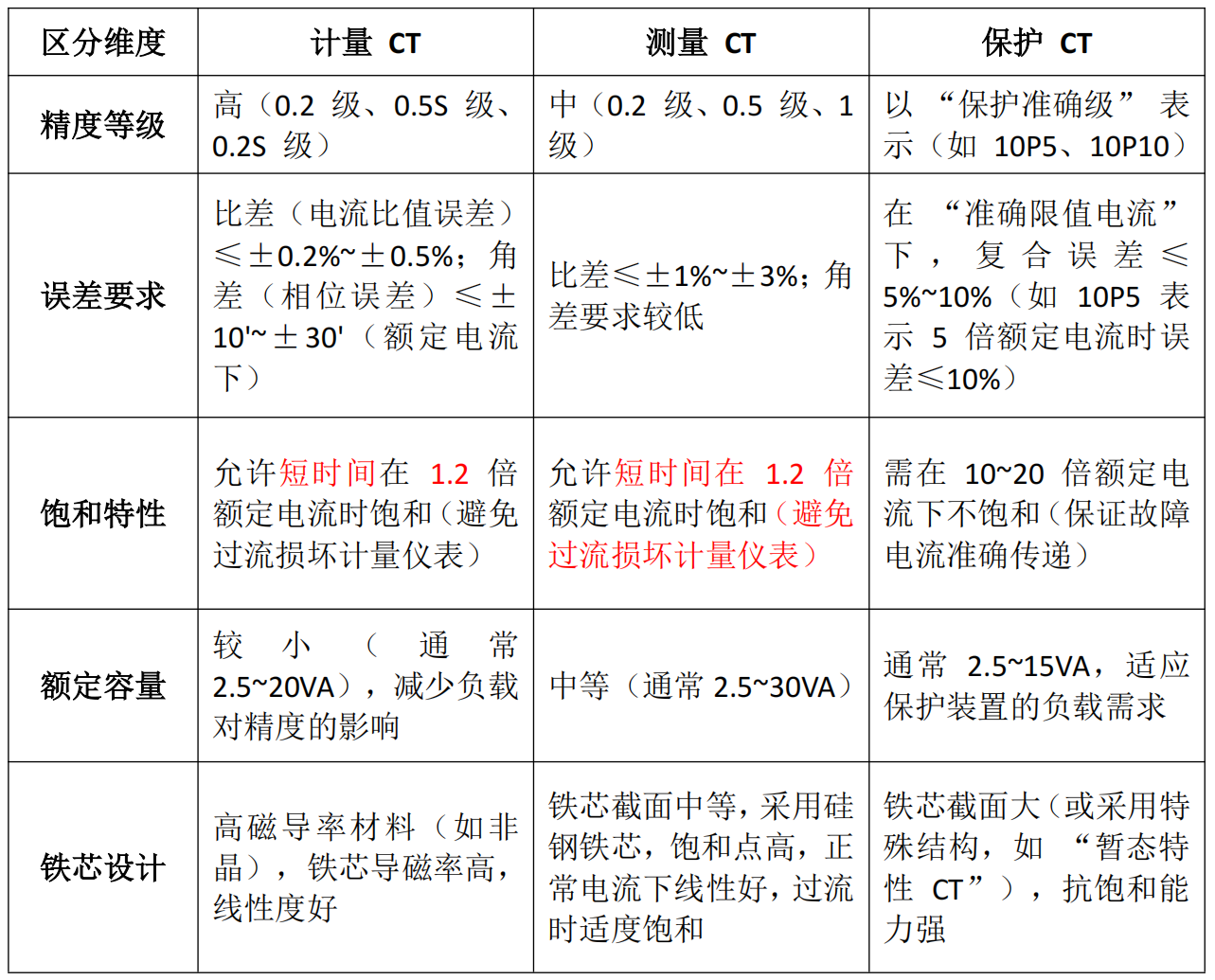

通過以下核心參數可清晰區分三者：

三、總結

區分核心邏輯是：計量 CT 追求 “額定工況高精度”，測量 CT 追求 “正常范圍適用性”，保護 CT 追求 “故障大電流準確性”。

選型時，先明確用途，用于電費計量選高精度計量 CT；用于繼電保護，依系統短路電流選合適準確限值系數和精度的保護 CT；用于運行參數監測，選滿足精度要求且線性好的測量 CT。同時關注 CT 變比、精度等級、額定容量、準確限值系數等參數，確保與實際需求匹配。
