安科瑞 崔庭宇

摘要：為避免因電線接頭松動、電纜老化等引發高溫造成火災，所造成的的經濟損失巨大，在一些電氣設備如大電流電纜設備節點、電力設備局部異常升溫部位、開關柜的動靜觸頭，進線與出線母排接點、整流柜中的電氣接點、變壓器節點、變電站或者戶外重要電路中的電氣接點等，進行安全溫度監測及智能化控制是非常有必要的。對此，我司智能操控能系列產品能有效解決此類問題。

關鍵詞：高壓開關柜；智能操控；無線測溫

1、概述

變電站母線、電纜、斷路器等運行設備由于長期工作在高電壓、大電流環境條件下，對各設備溫度的監測維護是保證電網可靠工作必不可少的環節。尤其是高壓開關柜、組合電器等封閉式運行設備，自身散熱條件較差，而且依靠人工定期測溫的方法很難完成對柜內設備溫度的直接測量和在線監測。由于缺乏行之有效的設備溫度在線監測預警系統，近年來關于變電站內設備運行溫度過高造成的火災事故時有報道，嚴重影響電網供電可靠性，同時也給電力企業造成了較大的經濟損失甚至是人身傷亡。

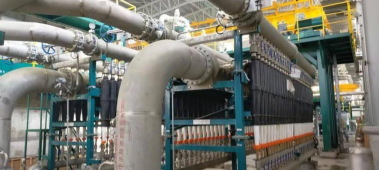

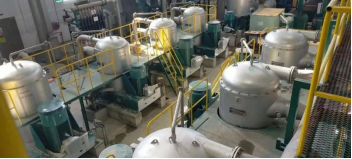

       穩定、可靠的電力系統，是企業發展的重要保障， 因此，采用合理有效且數據可靠的溫度檢測技術對互感器、母線、電纜及動作開關觸頭等易發熱部位進行溫度實時在線監控，及時發現設備運行溫度異常隱患并實現異常告警，對于保證變電站設備可靠運行具有十分重要的意義。理文造紙在馬來西亞雪邦造紙生產基地投資建設四條5600/900的包裝紙機生產線，分別是PM23，PM25，PM26，PM27，日均生產1000噸制漿。生產線配套建設的自備電廠項目也在穩步推進，二期自備熱電廠燃機安裝工程共安裝兩套30兆瓦燃機及配套設施。

2、產品需求及配置

  該項目針對熱電站的進線柜、PT柜、出線柜等67面高壓柜進行安全溫度監測及測控，需配無線測溫、智能操控產品。具體要求如下：

1）具備動態模擬圖，高壓帶電顯示及閉鎖控制；

2）儲能指示、帶電及防誤語音指示；

3）2路自動溫濕度控制及顯示，通訊線長6m；

4）遠方/就地操作、分/合閘操作；

5）柜內照明操作；

6）RS485/Modbus 通訊；

7）人體感應；

8）預分/預合閃光指示；

9）電氣接點溫度測量及顯示，要求每面高壓柜需6點測溫；

10）無線傳輸：采用感應取電方式，啟動電流≥5A，測溫范圍-50℃~125℃，傳感器和供電模塊一體，整體使用壽命不小于10年，測量精度為±1℃；

11）實時監測：測溫模塊中的溫度傳感器將實時測得的溫度信息傳遞給接收模塊，接收模塊將此信息再實時上傳到智能操控單元（可設定溫度上傳的頻率），再由智能操控單元上傳至后臺系統，保證了數據的實時性；

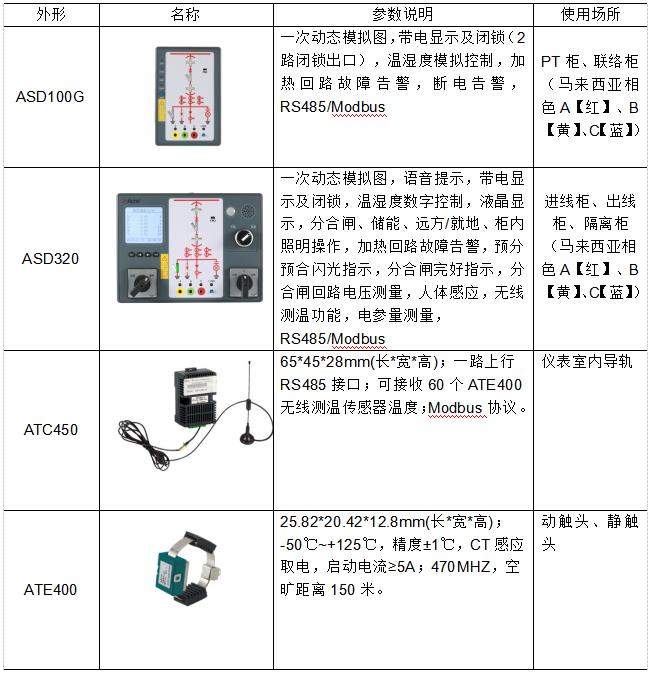

根據上述要求，故此選擇安科瑞的無線測溫產品如下表。

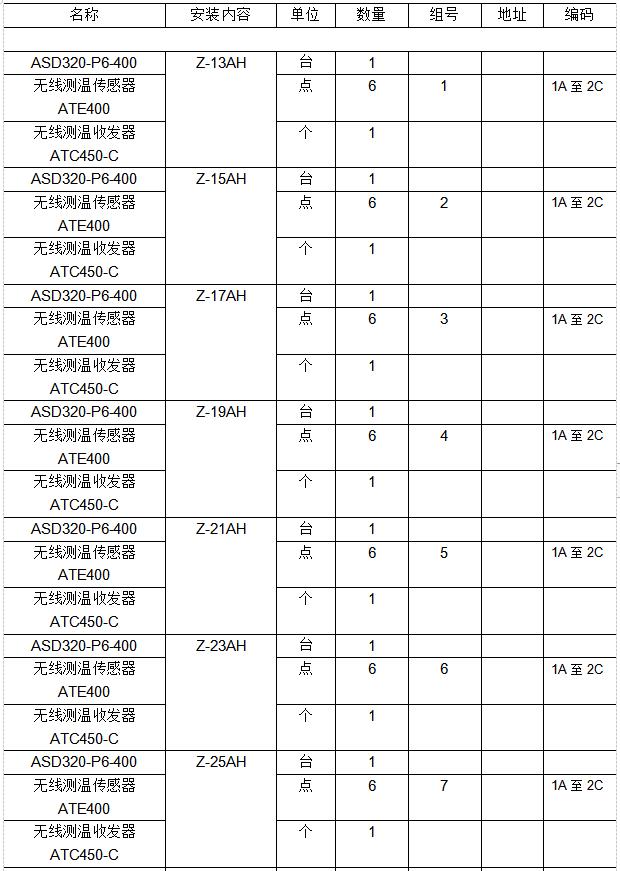

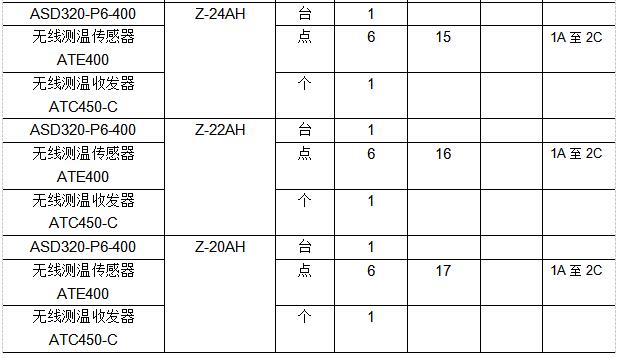

3、產品方案明細

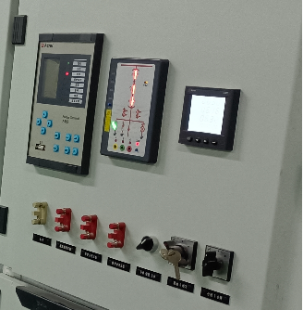

4、現場安裝

5、測溫方案

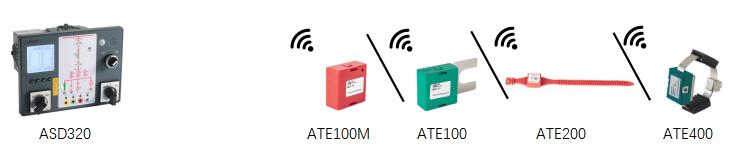

5.1高低壓柜內電氣接點無線測溫（集中就地顯示）

6、相關產品

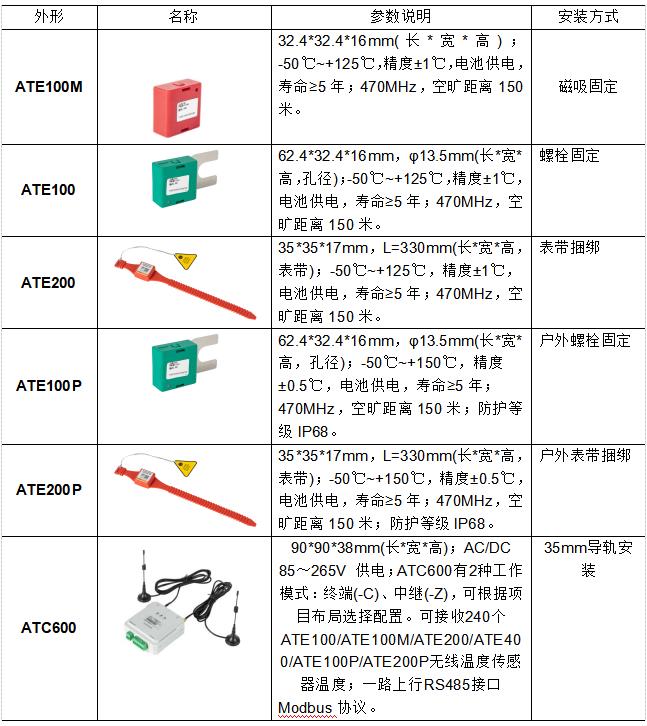

目前無線溫度傳感器有四款：（a.電池供電 b.感應取電）

6、結束語

   ASD320、ASD100G智能操控裝置是針對電力開關柜開發設計的一種新型的多功能，智能化模擬動態指示裝置，它集一次回路模擬圖，開關狀態，斷路器位置，接地開關位置，彈簧儲能狀態，隔離開關狀態，語音防誤指示，高壓帶電指示，無線測溫，高壓帶電閉鎖以及自動加熱除濕控制，溫濕度控制，加熱器故障，超溫報警指示等多功能于一體，能夠保障電氣的安全可靠運行。

參考文獻

[1] 安科瑞企業微電網設計與應用手冊.2019.11月版

[2] 安科瑞智能電網用戶端電力監控/電能管理/電氣安全（產品報價手冊）.2020.01月版
