【摘要】介紹了安科瑞智能母線監控系統在某電信數據機房中的應用情況，展示了安科瑞智能母線監控系統在數據中心機房末端母線的應用可能性。

【關鍵詞】數據中心；母線監控系統；始端箱；插接箱；

一、項目概述

傳統數據中心根據不同負荷容量選用 35kV 或者 10kV 作為進線，根據不同等級配置單路或者雙路變壓器及 UPS，為 IT 設備供電，而制冷和輔助設備一般會有單獨的配電回路。UPS 配電后端的設備，我們稱之為數據中心末端配電。

隨著數據中心進一步發展，對大功率，高可靠，模塊化的需求日益加劇，機房末端母線產品，逐漸為更多客戶所接受。

機房末端母線產品，具有電流小、插接方便、智能化程度高等特點，即插式插接箱給各個機柜內的PDU分配電。始端箱和插接箱內可設置監測模塊，將數據上傳至動環監控中心。

我司在某電信數據中心大型母線方案中，根據客戶需求特殊定制方案，實現對現場母線系統的整體監控和報警記錄。通過我司工作人員以及多方工作人員的共同努力，順利地滿足了客戶需求、完善了用戶體驗、實現了項目目標。

二、應用方案

本現場采用了四路母線供電的方案，此種方式采用 4 路母線架設在兩排微模塊機柜后上方，直接為下方PDU 配電。這樣每條母線負荷容量較小，結構簡單，部署靈活。需要配置四個始端箱。

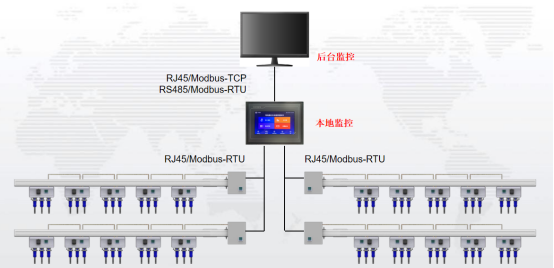

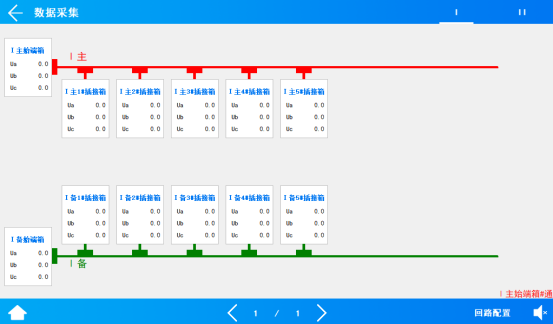

所以本方案利用觸摸屏的2條RS485總線將始端箱與插接箱數據集中監控，然后通過網口將數據傳輸到后臺系統。一共4列母線槽（分別為1主1備，2主2備），每列母線槽上插有4-5臺不等的插接箱。具體見下方示意圖。

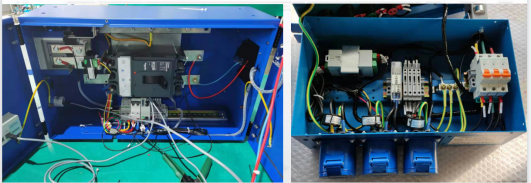

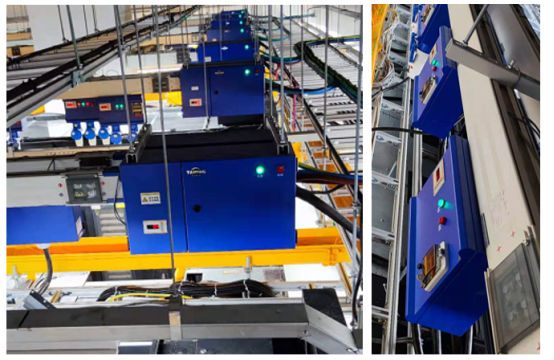

三、現場圖片

四、基本功能

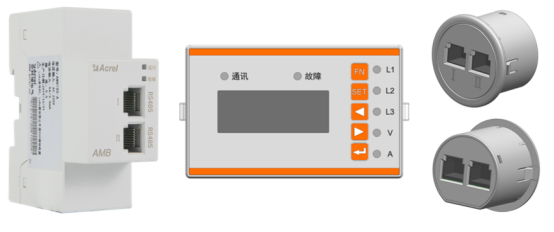

4.1始端箱智能監控的功能要求：

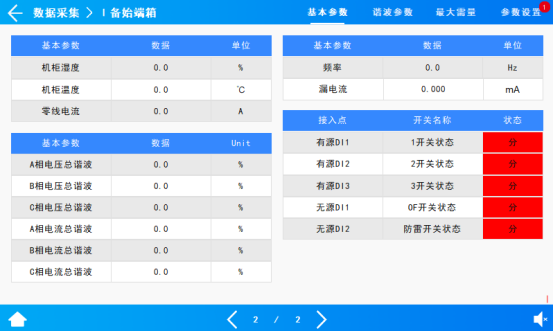

遙測：輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度、功率因數、諧波含量、

溫度（線纜/銅排連接處的實時運行溫度）；

遙信：輸入分路的過壓/欠壓，缺相,過流，頻率過高/過低,輸入分路的開關狀態,具備電流、

功率需用量分析和統計，實現電壓、電流、頻率、功率等參數的越限報警功能。

4.2插接箱智能監控功能要求：

遙測：輸出分路的單相電壓、單相電流、有功功率、有功電度、插接箱插腳處實時運行溫度；

遙信：輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等

參數的越限報警功能

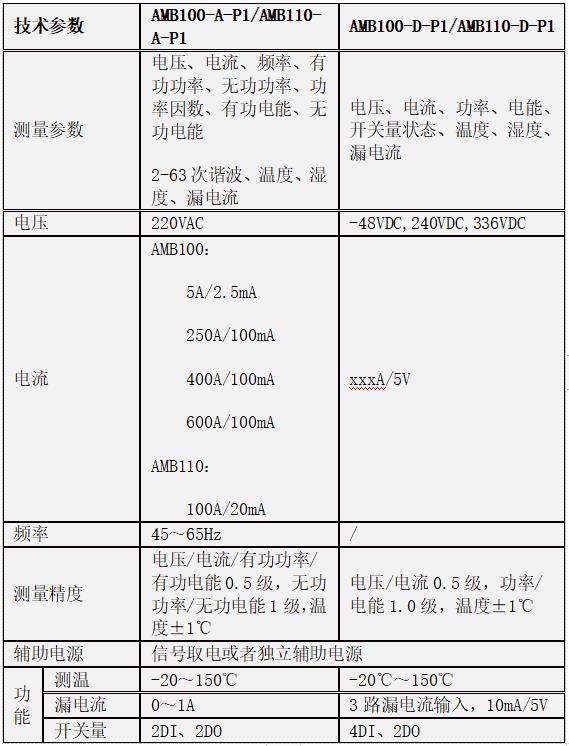

技術參數

五、觸摸屏監控系統特點

5.1自定義回路數量和命名

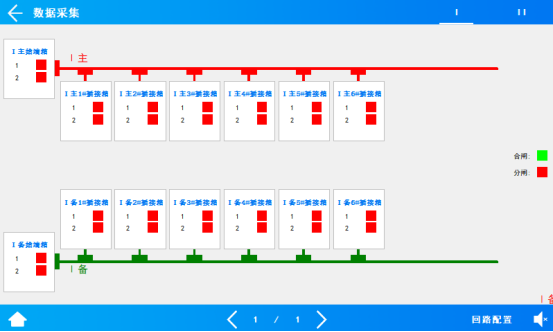

此系統為一個4路的方案，整體分為2列，同時每列還有主路和備路。

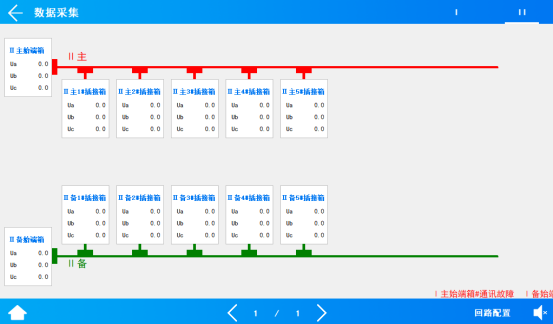

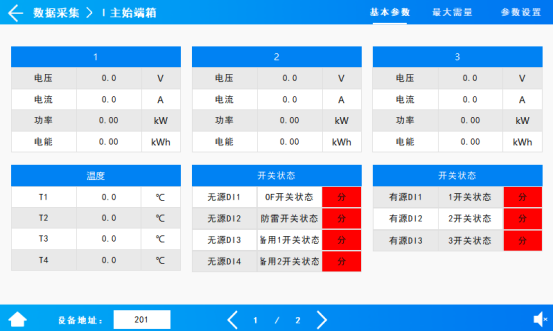

原ABCD路名稱根據客戶需求定制為I主，I備，II主，II備，并且所有的報警信息也同步做修改，直觀地呈現了現場布局。

5.2交直流混用配置

本次現場方案涉及到需要使用一個觸摸屏集中監控一條直流母線+一條交流母線

直流

交流

5.3單三相投入配置

可以通過設置相位投入，實現只針對部分相位的監控，防止誤報警，插接箱實際使用更靈活。

五、結語

隨著通訊技術的迅猛發展以及近年來疫情等多方面因素的影響，在線業務成為了未來的趨勢，因此也給數據中心行業帶來了很多強烈的需求。隨著社會經濟的復蘇，數據中心的發展建設將迎來高速發展，再加上國家政策給予的大力扶持，都為數據中心行業的發展帶來了很大的優勢。我司順應時代浪潮推出了智能母線監控標準化解決方案。并且在此基礎上，也可根據客戶需求實現定制化的功能，以實現更直觀和完善的用電保障。

 六、參考文獻

《數據中心新型末端母線白皮書》2.3.1
